2026年6月29日，氢用阀门团体标准宣贯与产业应用培训会成功召开。本次会议聚焦绿氢产业快速发展背景下的阀门技术需求，深入宣贯了T/CMEPCA-002-2025《氢储运用特殊阀门技术要求》和T/CMEPCA-003-2025《氢用低温阀门设计与制造导则》两项团体标准。来自上海电站阀门厂有限公司的薛民华工程师、开封大学阀门学院徐灵峰博士等行业专家出席会议并作专题报告，为与会代表带来了氢能阀门领域的前沿技术解读与产业应用分析。
一、绿氢产业趋势与阀门应用场景
针对"十五五"期间绿氢产业的爆发式增长，徐灵峰博士从市场前景、应用场景及技术挑战三个维度进行了深度剖析。
在市场增长与政策红利方面，绿氢阀门市场年复合增长率预计超过40%，"十五五"期间国产化率将从目前的30%提升至60%。2026年国务院及四部委联合发布《可再生能源最低比重目标和可再生能源电力消纳权重实施方法》，强制要求工业领域提高可再生能源比重，为绿氢消纳提供了法律依据。石化化工领域是绿氢最主要的工业消纳市场，其中合成氨、合成甲醇及炼化精制合计占比近70%。
在核心应用场景与技术挑战方面，徐灵峰博士指出，氢能全产业链阀门分布涵盖电解槽制氢（约20%）、纯化干燥（约15%）、压缩储氢（约30%）及液氢储运等环节，涉及球阀、蝶阀、调节阀、程控阀等多种类型。阀门需满足高压（20-90MPa）、高纯（99.97%）、低温（-253℃）及抗氢脆等严苛要求，特别是液氢阀门需具备真空夹套、长颈阀盖及深冷处理工艺。此外，必须通过SHELL 412/413认证、CT6防爆认证及ISO 11114抗氢脆测试，部分国内认证在国际市场及大型央企集采中不被认可。
二、氢储运特殊阀门技术要求（T/CMEPCA-002-2025）
薛民华工程师详细解读了该标准在材料、设计、检测及包装运输方面的核心规定。

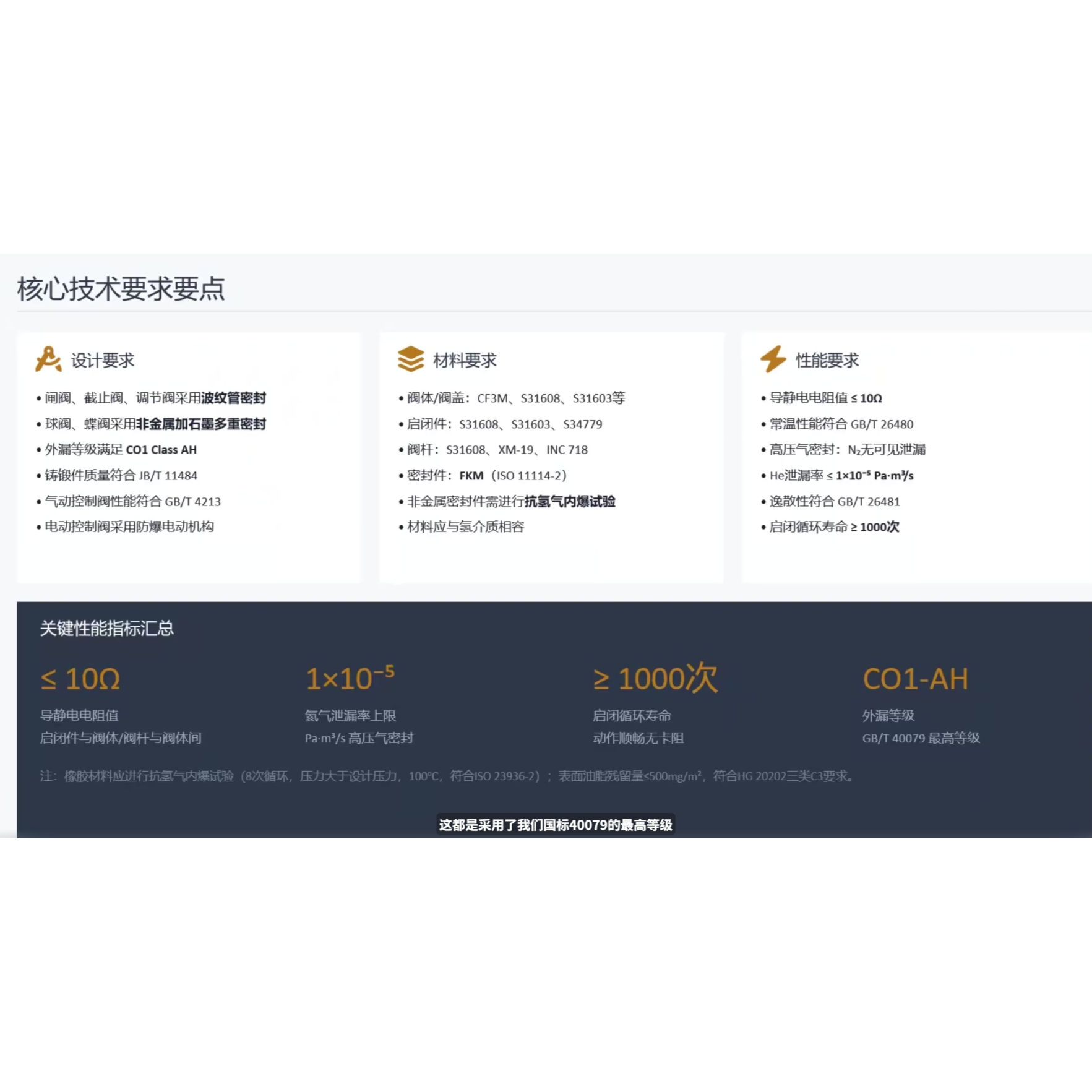

在材料与结构设计规范方面，主体材料推荐使用316L、316或镍基合金，软密封材料需满足ISO 23936抗氢气耐爆实验要求，O型圈建议选用FKM或氟橡胶。针对氢气分子小易泄漏的特性，推荐采用波纹管结构或低泄漏填料（如石墨），填料函表面粗糙度需提高至0.4或更高。球阀与蝶阀必须进行防静电测试（电阻≤10Ω），并满足API 607/6FA防火标准，确保在火灾工况下仍能保持密封。

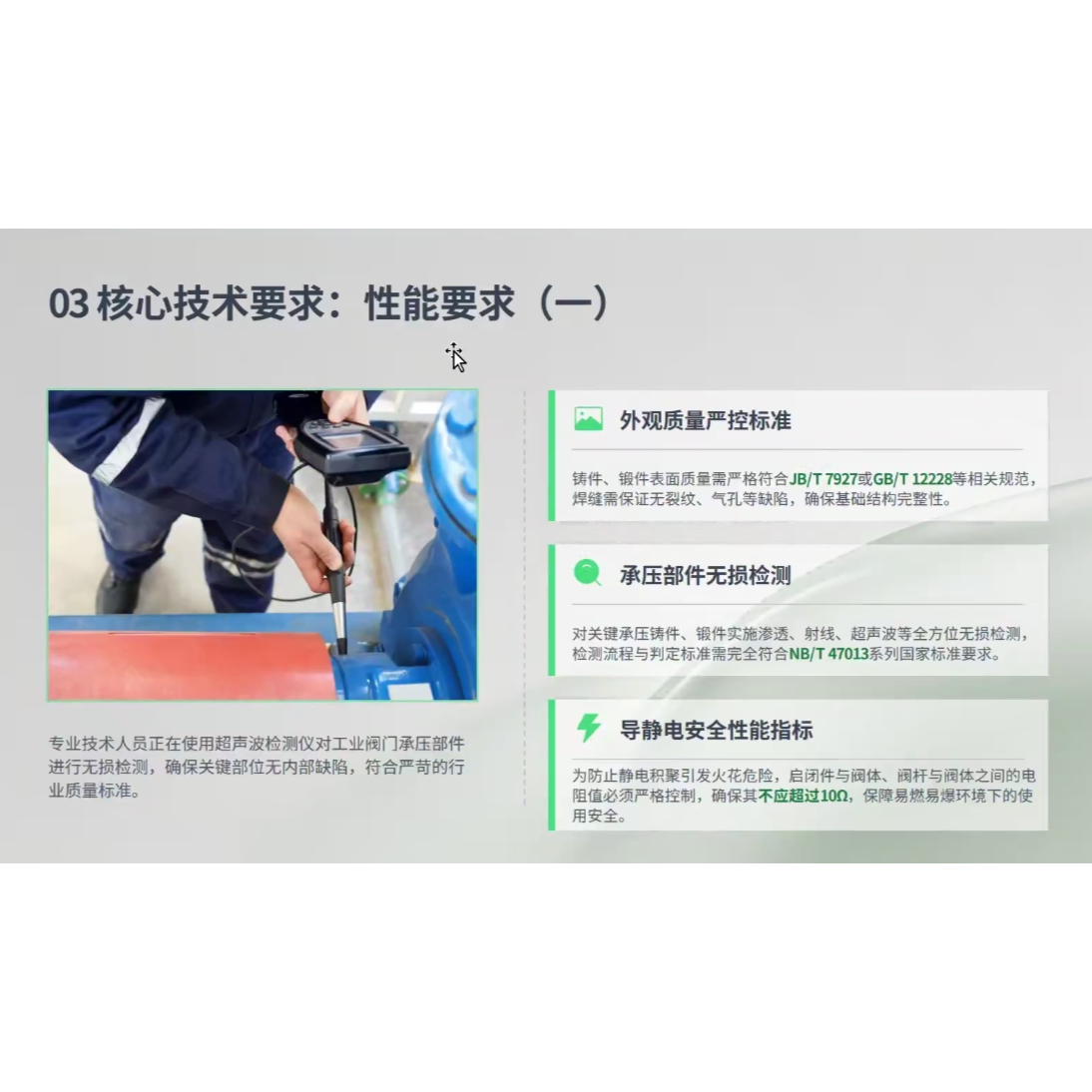

在检验与质量控制方面，承压铸件需进行射线探伤（RT），锻件需进行超声波探伤（UT），确保无裂纹、气孔等缺陷。高压气密性试验必须在地下坑道或防护罩内进行，以确保安全。阀门内部油脂含量需控制在500mg/m²以内，包装需采用双层塑料袋并放置干燥剂，防止运输途中污染与损坏。
三、氢用低温阀门设计与制造导则（T/CMEPCA-003-2025）
针对液氢（-253℃）等超低温工况，标准提出了更为严苛的制造与性能要求。
在低温特殊工艺与结构方面，所有奥氏体不锈钢材料在低于-100℃时需进行深冷处理以稳定尺寸；阀盖必须采用加长杆设计，将填料函抬高至常温区域，防止结冰卡涩。推荐采用真空夹套结构，夹套外压设计不低于0.1MPa，以最大限度减少液氢气化损失。针对氢气渗透性强的特点，推荐采用"双层填料+中间隔环"的结构，或直接采用波纹管密封，以确保零泄漏。
在性能指标与验收标准方面，材料在-196℃下的冲击功要求高达70J（常规标准为26-27J），焊缝冲击功要求不低于47J，且铁素体含量需控制在8%以内。填料泄漏率需控制在100ppm以内，阀座泄漏率需满足API 598标准，且低温循环寿命需达到2000次以上。每台阀门必须具备唯一的序列号，铭牌需包含炉号、批号及温压等级，确保全生命周期质量可追溯。
四、会议成果与展望
本次宣贯会的成功举办，为氢能阀门行业提供了权威的技术指导和标准遵循。两项团体标准的发布与实施，将有效填补国内氢用阀门领域的技术标准空白，推动行业规范化发展，提升国产氢能阀门产品的技术水平和市场竞争力。与会代表纷纷表示，将以本次宣贯会为契机，深入学习和贯彻标准要求，共同推动我国氢能产业高质量发展。
